Шкаф управления ШУДС-7

Спасибо! Ваша заявка отправлена!

Наши специалисты обработают запрос в ближайшее время и свяжутся с вами по указанным в форме контактам

Оставьте заявку на оборудование:
Шкаф управления ШУДС-7
комбикормовое оборудование
поля помеченные (*) обязательны для заполнения
Нажимая кнопку "Отправить" вы даёте согласие на обработку персональных данных в соответствии с Политикой конфиденциальности
Сделано в России!
Запасные части всегда в наличии
Гарантия 1 год!

Автоматизация приготовления до 9 рецептов комбикорма

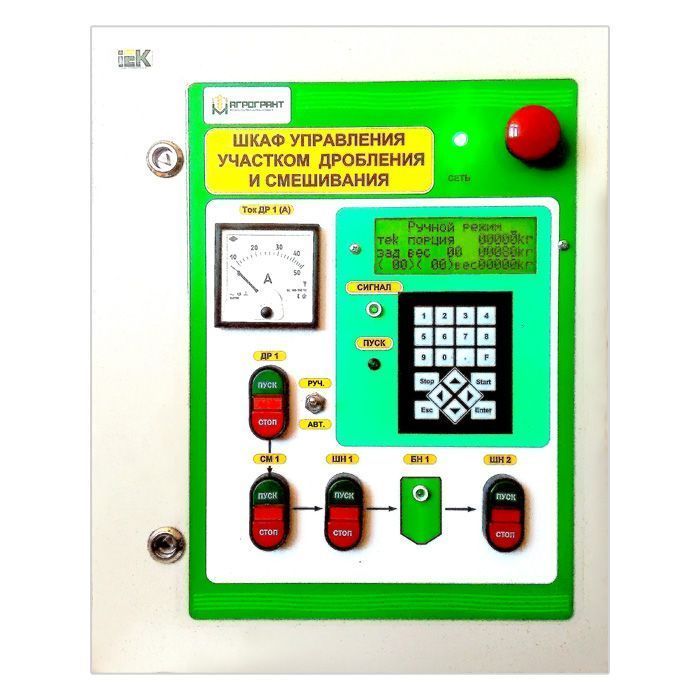

Шкаф управления предназначен для автоматического управления технологическим оборудованием цеха по производству комбикормов, а именно участком дозирования, дробления и смешивания.

Шкаф управляет загрузкой 7 компонентов в смеситель через дробилку по одному из 9 рецептов с последующей выгрузкой готового продукта из смесителя.

Загрузка компонента осуществляется путем анализа веса от весового терминала смесителя установленного на тензодатчики по сети RS-485.

Технические характеристики

Параметр Значение
Количество рецептов приготовления до 9
Функции системы управления:
  1. Управление установкой смешивания кормов с пульта шкафа управления;
  2. Управление дробилкой молотковой с пульта шкафа управления;
  3. Индикация текущего веса установки смешивания кормов на весовом терминале;
  4. Задания в процентном отношении 7 компонентов;
  5. Общее задание одной порции;
  6. Задание времени смешивания;
  7. Задание времени очистки;
  8. Задание длительности сигнала;
  9. Задание времени очистки дробилки.
Алгоритм загрузки и смешивания порции:
  • 1. Нажать на кнопку «Старт» на шкафу управления.
  • 2. Вставить пневмозаборник в первый компонент.
  • 3. Нажать кнопку старт на пневмозаборнике оператора.
  • 4. Происходит запуск дробилки.
  • 5. Подача звукового сигнала при достижении задаваемого веса в % (например 95%).
  • 6. Оператор вынимает пневмозаборник из текущего компонента.
  • 7. После сигнала включается таймер очистки рукава дробилки.
  • 8. По окончании таймера очистки дробилка выключается.
  • 9. Оператор переходит к следующему компоненту и нажимает кнопку старт на пневмозаборнике.
  • 10. Поочередно повторяет процедуру 7 раз. (Если в рецепте задан вес компонента = 0, то он пропускается).
  • 11. После отгрузки последнего компонента на смесителе включается таймер смешивания.
  • 12. Ожидание времени смешивания.
  • 13. После окончания таймера смешивания звучит прерывистый сигнал, после чего оператор освобождает смеситель от продукта, закрывает заслонку смесителя и переходит к пункту 1.
Автоматизация процессов приготовления комбикормов экономит ресурсы!
